Stromag 产品介绍

Stromag 5KE CALIPER系列 PRODUCT

5KE CALIPER系列

5KE CALIPER系列介绍
产品大类 刹车系统
型号解析
选型问题 刹车片
1个卡尺的渐进扭矩可在0％
至100％范围内调节
1卡尺的标称扭矩可在100％
至-50％之间调节
碟片的最大转速（标称扭矩）
大约尺寸
轴上的最大反作用
参数
环境 工业
5KE CALIPER系列解析
列1 列2 列3 列4 列5 列6 列7 列8
刹车片 315 355 395 445 495 550 625
1个卡尺的渐进扭矩可在0％至100％范围内调节（N.m） 190 220 260 300 350 390 460
1卡尺的标称扭矩可在100％至-50％之间调节（N.m） 190 220 260 300 350 390 460
碟片的最大转速（标称扭矩）（rpm） 3000 2700 2400 2100 1900 1800 1500

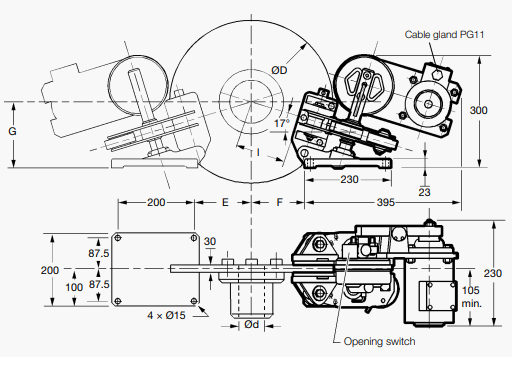

D                               (mm） 315 355 395 445 495 550 625
d                               (mm） 0-50 0-60 0-70 0-70 0-100 0-100 0-100
E                               (mm） 100 120 140 160 190 220 255
F                               (mm） 85 105 125 145 175 205 240
G                               (mm） 160 164 170 180 185 195 205
L                               (mm） 72 92 113 135 160 197 233
轴上的最大反作用 1卡尺 1950 1950 1950 1950 1950 1950 1950
轴上的最大反作用 2卡尺 1150 1150 1150 1150 1150 1150 1150

5KE CALIPER选型问题

1. 刹车片可选：

315

355

395

445

495

550

625



2．1个卡尺的渐进扭矩可在0％至100％范围内调节（N.m）可选：

190

220

260

300

350

390

460



3. 1卡尺的标称扭矩可在100％至-50％之间调节（N.m）可选：

190

220

260

300

350

390

460



4. 碟片的最大转速（标称扭矩）（rpm）可选：

3000

2700

2400

2100

1900

1800

1500



5. 轴上的最大反作用 1卡尺可选：1950

6. 轴上的最大反作用 2卡尺可选：1150
