Stromag 产品介绍

Stromag 645 CALIPER系列 PRODUCT

645 CALIPER系列

645 CALIPER 系列介绍
产品大类 刹车系统
型号解析
选型问题 刹车片
卡尺5K
卡尺5KR
参数
应用场合 工业
指定 光盘 实心且厚度15毫米 自通风，厚度30 mm
1卡尺的标称扭矩
可调范围为-30％至+ 20％		 N.m 380 520 600 700 780 920 380 440 520 600 700 780 920
光盘的最大速度
用于额定扭矩		 rpm 3000 2400 2100 1900 1800 1500 3000 2700 2400 2100 1900 1800 1500

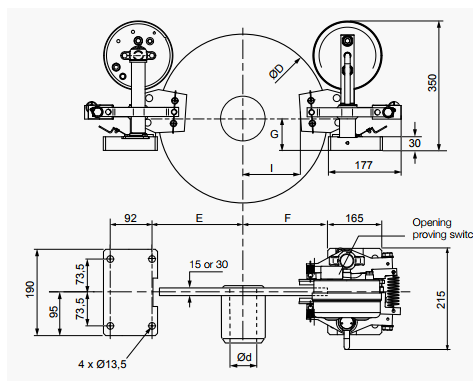

D                                            mm 315 395 445 495 550 625 315 355 395 445 495 550 625
d                                            mm  0-75 0-75  0-75 0-100 0-100 0-100  0-50  0-60 0-70  0-70 0-100  0-100 0-100
E                                            mm 173 213 238 263 293 328 173 193 213 238 263 293 328
F                                            mm 161 201 226 251 281 316 161 181 201 226 251 281 316
G                                           mm 95 80 70 65 65 45 95 80 80 70 65 65 45
（大约尺寸）                      mm
 76 116 141 166 196 231 76 96 116 141 166 196 231
最大反应 1卡尺N 3850 3850
在轴上 2卡尺N 405 405 810 895 780 1230 405 515 450 810 895 780 1230

645 CALIPER型号选型问题:

  1. D盘直径选择问题？

实心且厚度15毫米可选315mm,355mm,395mm,445mm,495mm,550mm,625mm; 通风且厚度为30毫米可选315mm,355mm,395mm,445mm,495mm,550mm,625mm。

  1. 1卡钳的标称扭矩问题？

实心且厚度15毫米可选410N.m,470N.m,560N.m,650N.m,750N.m,840N.m,990N.m; 通风且厚度为30毫米可选410N.m,470N.m,560N.m,650N.m,750N.m,840N.m,990N.m.

  1. 碟片的最大转速--标称扭矩问题？

实心且厚度15毫米可选3000r.p.m.，2700r.p.m.，2400r.p.m.，2100r.p.m.，1900r.p.m.，1800r.p.m.，1500r.p.m.；通风且厚度为30毫米可选3000r.p.m.，2700r.p.m.，2400r.p.m.，2100r.p.m.，1900r.p.m.，1800r.p.m.，1500r.p.m.。

  1. D范围问题？

实心且厚度15毫米可选0-75 mm和0-100 mm；通风且厚度为30毫米可选0-50mm,0-60mm,0-70mm,0-100mm。

  1. E范围问题？

实心且厚度15毫米可选100mm,120mm,140mm,160mm,190mm,220mm,255mm; 通风且厚度为30毫米可选100mm,120mm,140mm,160mm,190mm,220mm,255mm。

  1. F范围问题？

实心且厚度15毫米可选50mm,70mm,90mm,110mm,140mm,170mm,205mm; 通风且厚度为30毫米可选50mm,70mm,90mm,110mm,140mm,170mm,205mm。

  1. G范围问题？

实心且厚度15毫米可选160mm,164mm,170mm,180mm,185mm,195mm,205mm; 通风且厚度为30毫米可选160mm,164mm,170mm,180mm,185mm,195mm,205mm。

  1. I(卡尺45K; 45K-RM)范围问题？

实心且厚度15毫米可选75mm,95mm,116mm,138mm,168mm,200mm,236mm；通风且厚度为30毫米可选75mm,95mm,116mm,138mm,168mm,200mm,236mm.

  1. I(卡尺45D)范围问题？

通风且厚度为30毫米可选75mm,95mm,116mm,138mm,168mm,200mm,236mm.

  1. I（卡尺45D-RM）范围问题？

通风且厚度为30毫米可选96mm,116mm,137mm,159mm,189mm,221mm,257mm.

  1. 轴上的最大反作用问题？

1卡尺是4200N,2卡尺是2450N。
