Stromag 产品介绍

Stromag 650 AND 660 CALIPERS系列 PRODUCT

650 AND 660 CALIPERS系列

650 AND 660 CALIPERS系列介绍
产品大类 刹车系统
型号解析
选型问题 刹车片
卡尺5K
卡尺5KR
参数
应用场合 工业
光碟 厚度15毫米 厚度30毫米
光盘的最大速度

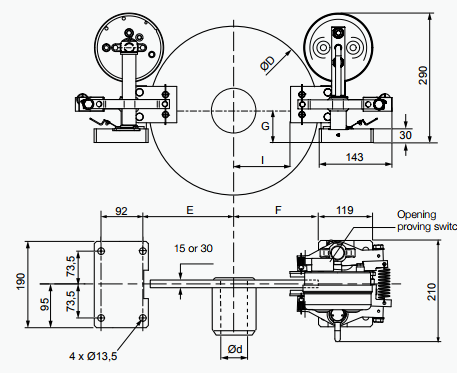

额定扭矩                        tr/mn5		 5000 4300 3600 3000 2400 2100 1900 1800 1500 3000 2700 2400 2100 1900 1800 1500
D                                            mm 175
220




 260 315 395 445 495 625 315 355 395 445 495 550 625
d                                            mm  0-40 0-55 0-75 0-75 0-75 0-75 0-100 0-100 0-100  0-50 0-60 0-70 0-70  0-100 0-100 0-100
E                                            mm 118 128 143 173 213 238 263 293 328 173 193 213 238 263 293 328
F                                            mm 106 116 131 161 201 226 251 281 316 161 181 201 226 251 281 316
G                                           mm 85 85 85 75 60 50 45 45 25 75 60 60 50 45 45 25
（大约尺寸）                      mm
 43 53 68 98 138 163 188 218 253 98 118 138 163 188 218 253
卡尺650：
1卡尺的标称扭矩
从100％到50％可调
                                             N.m		 110 130 150 190 260 300 350 390 460 190 220 260 300 350 390 460
最大反应 1卡尺N 1600 1600
在轴上 2卡尺N 0 260 570 580 560 510 680 260 550 570 580 560 510 680
卡尺660：
1卡尺的标称扭矩
从100％到60％可调            N.m		 55 65 75 95 130 150 175 195 230 95 110 130 150 175 195 230
最大反应 1卡尺N 800 800
在轴上 2卡尺N 0 130 285 290 280 255 340 130 275 285 290 280 255 340

650 AND 660 CALIPERS型号选型问题:

  1. D盘直径选择问题？

实心且厚度15毫米可选315mm,355mm,395mm,445mm,495mm,550mm,625mm; 通风且厚度为30毫米可选315mm,355mm,395mm,445mm,495mm,550mm,625mm。

  1. 1卡钳的标称扭矩问题？

实心且厚度15毫米可选410N.m,470N.m,560N.m,650N.m,750N.m,840N.m,990N.m; 通风且厚度为30毫米可选410N.m,470N.m,560N.m,650N.m,750N.m,840N.m,990N.m.

  1. 碟片的最大转速--标称扭矩问题？

实心且厚度15毫米可选3000r.p.m.，2700r.p.m.，2400r.p.m.，2100r.p.m.，1900r.p.m.，1800r.p.m.，1500r.p.m.；通风且厚度为30毫米可选3000r.p.m.，2700r.p.m.，2400r.p.m.，2100r.p.m.，1900r.p.m.，1800r.p.m.，1500r.p.m.。

  1. D范围问题？

实心且厚度15毫米可选0-75 mm和0-100 mm；通风且厚度为30毫米可选0-50mm,0-60mm,0-70mm,0-100mm。

  1. E范围问题？

实心且厚度15毫米可选100mm,120mm,140mm,160mm,190mm,220mm,255mm; 通风且厚度为30毫米可选100mm,120mm,140mm,160mm,190mm,220mm,255mm。

  1. F范围问题？

实心且厚度15毫米可选50mm,70mm,90mm,110mm,140mm,170mm,205mm; 通风且厚度为30毫米可选50mm,70mm,90mm,110mm,140mm,170mm,205mm。

  1. G范围问题？

实心且厚度15毫米可选160mm,164mm,170mm,180mm,185mm,195mm,205mm; 通风且厚度为30毫米可选160mm,164mm,170mm,180mm,185mm,195mm,205mm。

  1. I(卡尺45K; 45K-RM)范围问题？

实心且厚度15毫米可选75mm,95mm,116mm,138mm,168mm,200mm,236mm；通风且厚度为30毫米可选75mm,95mm,116mm,138mm,168mm,200mm,236mm.

  1. I(卡尺45D)范围问题？

通风且厚度为30毫米可选75mm,95mm,116mm,138mm,168mm,200mm,236mm.

  1. I（卡尺45D-RM）范围问题？

通风且厚度为30毫米可选96mm,116mm,137mm,159mm,189mm,221mm,257mm.

  1. 轴上的最大反作用问题？

1卡尺是4200N,2卡尺是2450N。
